Цифровая лаборатория по физике для учителя (24 датчика)

Области знаний и применение
Цифровая лаборатория по физике охватывает весь курс физики: раздел механика, раздел молекулярная физика, раздел электричество, раздел оптика

Чему научится ребенок
Цифровая лаборатория по физике для учителя предназначена для выполнения экспериментов по темам курса физики 7-9 классов основной школы и 10-11 классов

Способ работы
Позволяет обучать основным этапам проведения экспериментального исследования, а также позволяет проводить с учениками совместные исследования

Состав:
 — Комплект беспроводной передачи данных
 — Цифровой датчик положения (4 канала)
 — Цифровой Р-датчик температуры (от -20 до +110 градусов Цельсия)
 — Цифровой Р-датчик абсолютного давления (от 0 до 200 КПа)
 — Цифровой осциллографический датчик напряжения (от -100 до +100 Вольт, 2 канала)
 — Цифровой Р-датчик напряжения (от -25 до +25 Вольт)
 — Цифровой Р-датчик напряжения (от -250 до +250 мВ)
 — Цифровой Р-датчик тока (от -2,5 до +2,5 Ампер)
 — Цифровой Р-датчик тока (от -250 мА до +250 мА)
 — Цифровой Р-датчик магнитного поля (от -40 до +40 мТл, от -5 до +5 мТл)
 — Цифровой датчик давления дифференциальный (от 0 до 200 кПа, от 0 до 20 кПа)
 — Цифровой датчик температуры термопарный (от -100 до +100 градус Цельсия, от -100 до +400 градусов Цельсия, от -100 до +1000 градусов Цельсия)
 — Цифровой датчик температуры (от -40 до +180 градусов Цельсия)
 — Цифровой Р-датчик освещенности (от 0 до 1000 лк, от 0 до 20000 лк, от 0 до 188000 лк)
 — Цифровой Р-датчик света (от 0 до 10000 лк)
 — Цифровой датчик ионизирующего излучения (от 0 до 1000 мкР/ч)
 — Цифровой Р-датчик влажности (от 0 до 100%)
 — Цифровой Р-датчик угла (от 0 до 3600 градусов)
 — Цифровой датчик звука двухканальный
 — Цифровой датчик расстояния ультразвуковой (от 0,04 до 4 метров)
 — Цифровой датчик силы (от -20 до +20 Н)
 — Цифровой датчик оптоэлектрический
 — Цифровой датчик угловой скорости (числа оборотов) (от 0.3 до 125 рад/с)
 — Цифровой Р-датчик ускорения и угловой скорости
 — Цифровой Р-датчик звука с функцией интегрирования (от 100 Гц до 10 кГц)
 — Стержень для закрепления в штативе (2 шт.)
 — Кабель соединительный USB (2 шт.)
 — Кабель соединительный для IDC разъема
 — Комплект оборудования для проведения экспериментов
 — Программное обеспечение

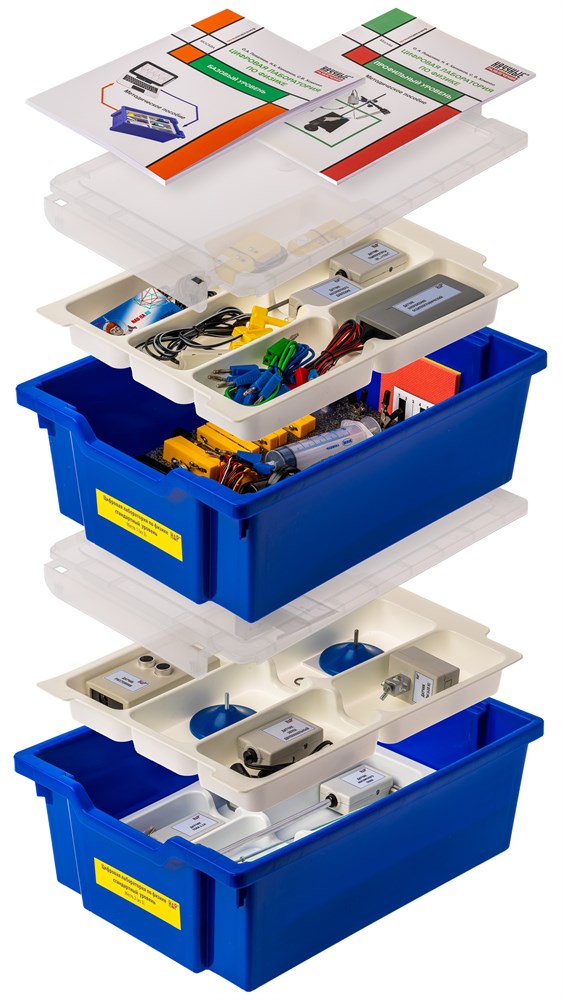

Все оборудование цифровой лаборатории (кроме скамьи) укомплектовано в специальные пластиковые контейнеры, которые закрываются прозрачной пластиковой крышкой. Комплект оборудования и датчики в контейнерах располагаются на ложементах в индивидуальных ячейках. Скамья имеет отдельную упаковку

Возможности и преимущества цифровых датчиков
Все датчики, входящие в цифровую лабораторию, имеют разъемы USB.
Корпуса датчиков изготовлены из ударопрочного пластика.

Р-датчик работает как с устройствами под управлением ОС семейства Windows, так и на устройствах под управлением ОС семейства Android. Кроме того, Р-датчик подключается к Arduino-совместимым робототехническим изделиям и к имеющимся блокам сбора данных, в том числе LEGO, VEX, НАУРОБО.
Для подключения к регистрирующим устройствам цифровой Р-датчик имеет 2 разъема. Для подключения к персональному компьютеру под управлением ОС семейства Windows и к устройствам с поддержкой технологии OTG под управлением ОС семейства Android используется разъем USB.
Для подключения к Arduino-совместимым робототехническим изделиям и к имеющимся блокам сбора данных, в том числе LEGO, VEX, НАУРОБО, используется разъем IDC-типа.
Р-датчик позволяет одновременное подключение IDC разъема к робототехническому изделию и USB разъема к компьютеру с целью синхронного вывода данных на два устройства – на персональный компьютер и на робототехническое устройство (блок сбора данных), что необходимо при разработке или настройке робототехнического устройства.

Методическое сопровождение
Цифровая лаборатория содержит методические руководства в 2-х частях, в которых приведены пошаговые инструкции выполнения лабораторных работ.
Методические руководства содержат описание:
 — интерфейса программного обеспечения и порядка его установки,
 — функционала программного обеспечения для регистрации данных с датчиков (включая веб-камеру),
 — инструментария по обработке данных (изменения масштабов демонстрации сигнала с датчика, перенесения данных в таблицы и дальнейшей работы с ними, алгоритмы обработки изображений, получаемых с веб-камеры, составление электронного отчета)

Программное обеспечение
Программное обеспечение содержит 34 сценария проведения лабораторных работ, включающие оптимальные параметры настройки 4 датчиков, позволяющие получить сигнал с датчиков при использовании оборудования, описанного в методическом руководстве к цифровой лаборатории

Преимущества комплекта беспроводной передачи данных
Обеспечивает беспроводную передачу данных проводимых измерений по каналу Bluetooth между Р-датчиками цифровой лаборатории и компьютером (не входящим в комплект поставки), и позволяет выполнять эксперименты, не подключая проводным способом цифровые измерители.

Входит в перечень учебного оборудования для оснащения школ-новостроек (Приказ №804 Минпросвещения РФ от 06.09.2022 гг.)
